MST_K12 - REGOLATORE DI VELOCITĀ PER MOTORI IN CC - 6 |
|||
|
|||
|
|
|||
Esempio
applicativo

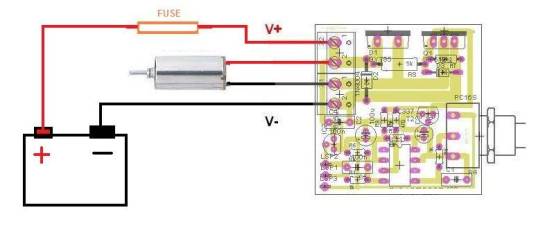

Nella figura 6 e' riportato uno schema classico di collegamento del regolatore al motore e alla batteria Fig. 6: schema classico di collegamento del regolatore al motore e alla batteria Nella figura 7 e' riportato lo schema dei collegamento del regolatore con la scheda arduino Mega per il controllo via software del regolatore. Dettagli su questo progetto e codice relativo possono essere visualizzati al seguente indirizzo: Drive_MST_K12
Fig. 7: schema di controllo via arduino del regolatore MST_K12 Realizzazione pratica del progetto Per la realizzazione del PCB ( singolo layer) del progetto scaricare il file MST_K12_Gerber.zip che contiene il disegno de PCB realizzato con EAGLE e il file MST_K12_Firm.zip che contiene il firmware del micro per la realizzazione del progetto. |
|
||
|
|
|||
|
|
|||
|
|
|||
