MST_K12 - REGOLATORE DI VELOCITÀ PER MOTORI IN CC - 5


  ITALIANO   ENGLISH    ESPAÑOL

Collegamenti Elettrici

Il motore va collegato tenendo conto del significato elettrico dei terminali del connettore di uscita/ entrata come mostrato in figura 5.

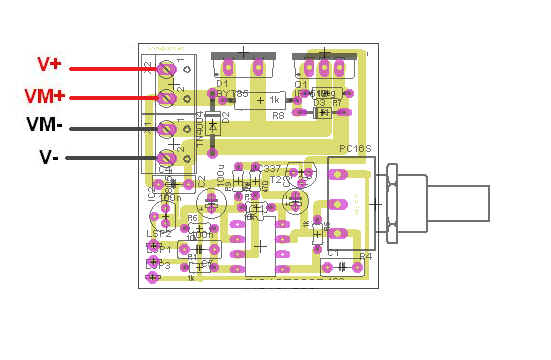

Fig. 5: collegamenti esterni del regolatore



Terminale

Funzione

Note
V+ Alimentazione positiva circuito ( 5 -24) VCC
VM+

Alimentazione positiva motore


VM-

Alimentazione negativa motore


V-

Alimentazione negativa circuito



Collegamento dell’alimentatore

 L’alimentatore del regolatore va connesso ai morsetti contrassegnati con la sigla V+ e GND. L’alimentazione del circuito e’ anche l’alimentazione del motore per cui l’alimentatore deve essere in grado di fornire la corrente richiesta dal motore. L’alimentazione può essere fornita da una batteria (nel caso dei 12V) o da un alimentatore stabilizzato. Si consiglia di mettere in serie alla linea di alimentazione V+ un fusibile compatibile in corrente alla corrente assorbita dal circuito a pieno carico (motore alla massima velocità = DutyCyle=99%).

Collegamento del motore

  Il motore da controllare va collegato trai morsetti contrassegnati con VM+ e VM-. Essendo un motore in continua sarà dotato di un polo positivo ed uno negativo. Il positivo del motore andrà quindi collegato al terminale contrassegnato con M+ mentre quello negativo andrà collegato al morsetto M-.
