MST_K12 - REGOLATORE DI VELOCITĀ PER MOTORI IN CC - 3


  ITALIANO   ENGLISH    ESPAŅOL

CIRCUITO DEL REGOLATORE

Il circuito mostrato in figura 3 e' la soluzione circuitale trovata per realizzare il regolatore di velocitā che permette di fissare la rotazione voluta mediante un potenziometro.

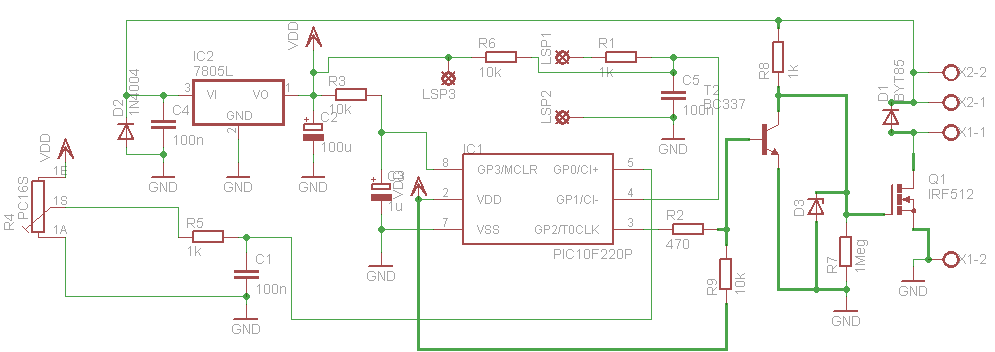

Fig. 3 - Circuito elettrico del regolatore di velocitā di rotazione dei motori elettrici di piccola e media potenza.



Caratteristiche elettriche

Parametro

Min

Typ

Max

Unitā

Descrizione

Vin

5

12

24

V

Tensione di alimentazione

Ivcc0

2,5



22,5

mA

Corrente circuito senza carico

Iload





5

A

 Corrente carico

Dpwm

0



99

%

Duty Cycle

Fpwm



13



kHz

 Frequenza PWM

Tabella misure @ Vin= 12V
