MST_K08 - REGOLATORE DI VELOCITA' PER MOTORI DI LAVATRICE CON GESTIONE DEL VERSO DI ROTAZIONE



        >   >>>

INTRODUZIONE

Il regolatore MST_K08 e' un regolatore di velocitÓ per motori di lavatrice come il MCA3064B ovvero dotato di spazzole e di sensore tachimetrico con  potenza massima  fino a 1000W!!. Come il regolatore MST_K07_CL il regolatore MST_K08 permette di mantenere costante il numero di giri al variare del carico applicato sull'asse attuando un controllo di coppia e permette di gestire il verso di regolazione.

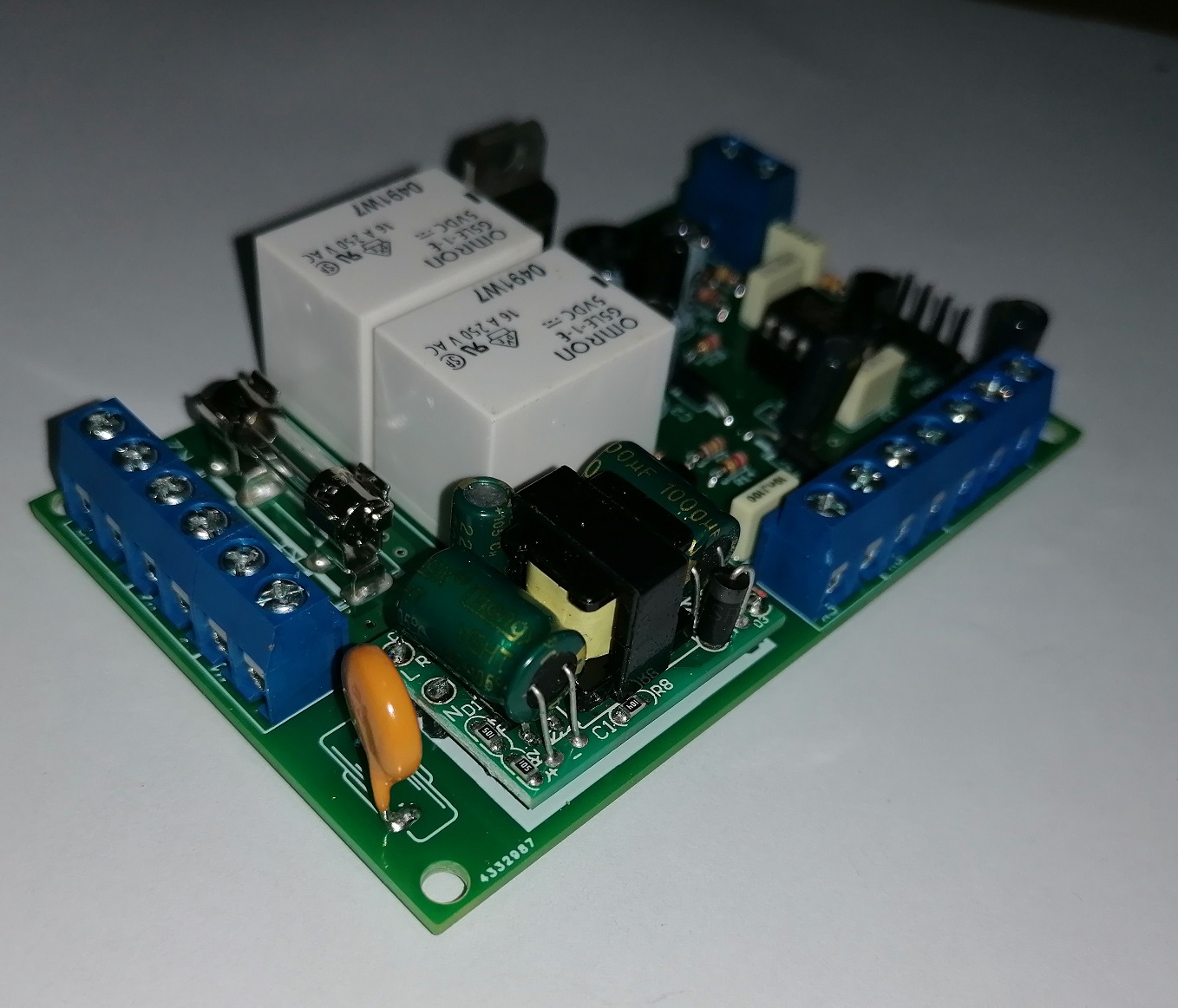

MST_K08 prototipo assemblato

Fig. 1 -  MST_K08 assemblato

Quando il cambio del verso di rotazione e' attuato manualmente si utilizza un commutatore tra il motore e l'uscita di un regolatore. Il commutatore di tipo SPDT a due vie con posizione centrale neutra ( detto ON-OFF-ON) deve essere di in grado di sostenere elevate correnti. Questo vuol dire che il costo sarÓ' non indifferente. Ma il problema principale che si presenta nel gestire il verso di rotazione di un motore che pu˛ arrivare a 15000 RPM e' quando fare il cambio. Per esigenze di sicurezza meccanica ed elettrica il cambio deve essere fatto a motore spento e fermo. ( 0 RPM). Il che vuol dire che bisogna aspettare un tempo di arresto del motore che dipende dalla velocitÓ a cui stava ruotando il motore  e dall' inerzia meccanica del sistema collegato all'asse del motore. Quindi c'Ŕ una certa variabilitÓ del tempo di arresto che pu˛ incidere notevolmente se si vuole automatizzare il processo in quanto bisogna considerare come tempo di arresto quello massimo che pu˛ richiedere il sistema aggiungendo un margine di sicurezza: Il regolatore MST_K08 risolve queste problematiche in quando attua automaticamente il cambio di verso di rotazione nelle condizioni sicurezza ovvero a motore spento e fermo.


Nella tabella seguente sono riportate le principali caratteristiche elettriche del regolatore MST_K08.

Caratteristiche elettriche

Parametro
Descrizione
Min
Typ
Max
UnitÓ
VIN
Tensione alimentazione
210V

250
Vac
Pout
Potenza motore

800
1000*
W
V5V
Tensione interna 5V

5

V
I5V
Corrente  da pin 5V

500

mA
VPOT
Tensione controllo su POT
0

5
V













* bisogna dotare il TRIAC di dissipatore sopratutto per utilizzi intensivi

Tab 1. Caratteristiche elettriche

Particolare attenzione bisogna porre nel maneggiare il regolatore in quanto le parti metalliche presenti possono essere sotto rete con conseguente pericolo di scosse elettriche.
