DC_K07CL
|
||
|
||
|
||
Il modulo display
( LCD
Shield Module)
Questo modulo display, detto anche LCD
Shield Module,
e' realizzato in
modo da essere connesso direttamente sulle schede Arduino. La mappa dei
sui pin e' stata costruita per essere perfettamente interfacciabile,
anche fisicamente, con la mappa dei pin delle schede Arduino UNO e MEGA
( non so se vale per gli altri modelli di schede Arduino). Di seguito
un disegno illustrativo del modulo e delle sue caratteristiche
elettriche e fisiche.

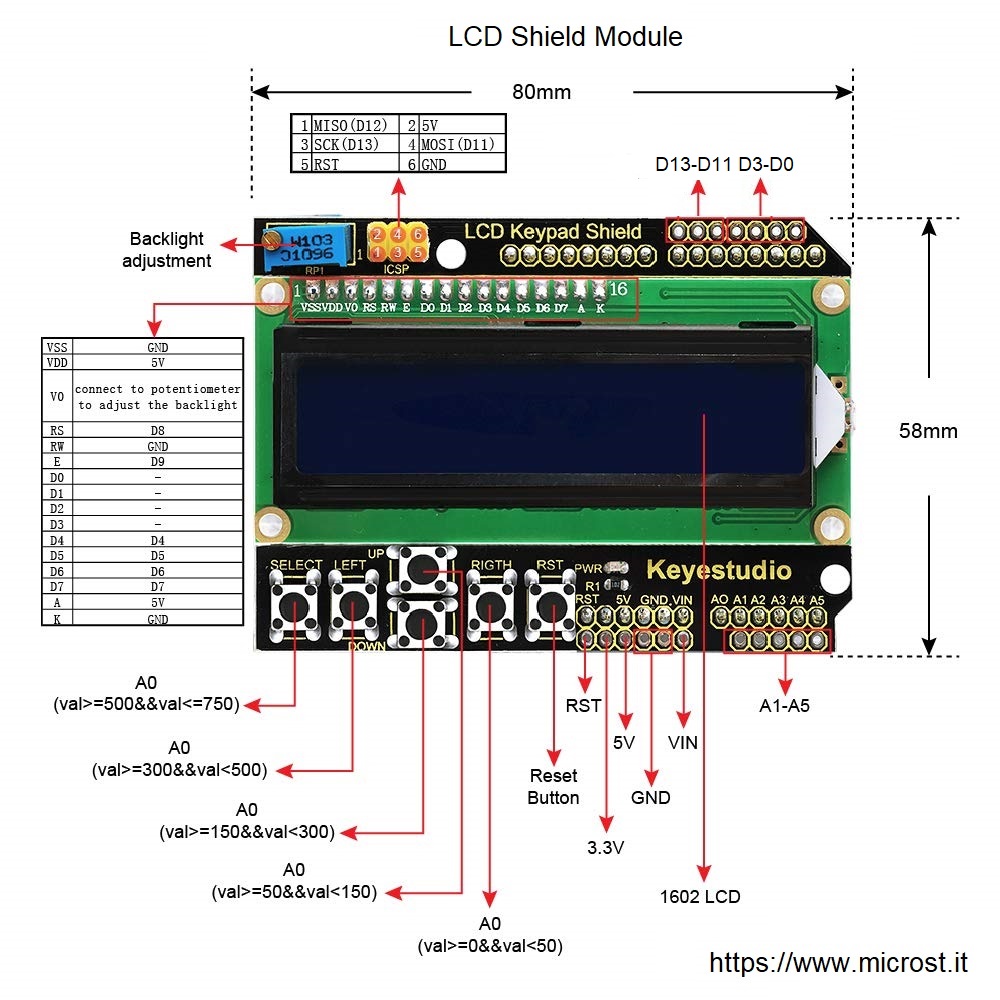

Foto descrittiva del modulo LCD Dalla foto riportata si evince che questo modulo
dispone di un LCD di 16
caratteri in due righe, controllabile tramite una interfaccia a 4
o 8 bit con il protocollo HD44780, e di
sei tasti di controllo (Select,
Up, Down, Left, Right e RESET)
utili per realizzare una interfaccia utente minima.
L'informazione
dei tasti e' passata al pin A0 dell'Arduino in quanto ad ogni tasto
corrisponde
una tensione. La procedura di riconoscimento del tasto
premuto
passa per una conversione analogica digitale della tensione sul pin A0.
Nella foto sono riportati i valori post conversione AD corrispondenti
ai vari tasti. Per esempio, se si preme il tasto SELECT, il valore di
tensione post conversione e' compreso tra i valori 300 e
500. Il contrasto
del display (LCD back light) e' regolabile tramite trimmer multi giri.
Il modulo
riporta nel lato alto la connessione ai pin D0-3 e D11-13 e nel lato
basso la connessione ai pin A1-5 e ai pin di alimentazione
nell'ordine 3.3V 5V, GND GND , VIN . Questo
modulo va alimentato con una tensione tra i 4.5V e i 5V con un consumo
di 2mA @5V. Per l'utilizzo di questo modulo comunque
si utilizza la libreria Arduino LiquidCrystal Il modulo a doppio relè

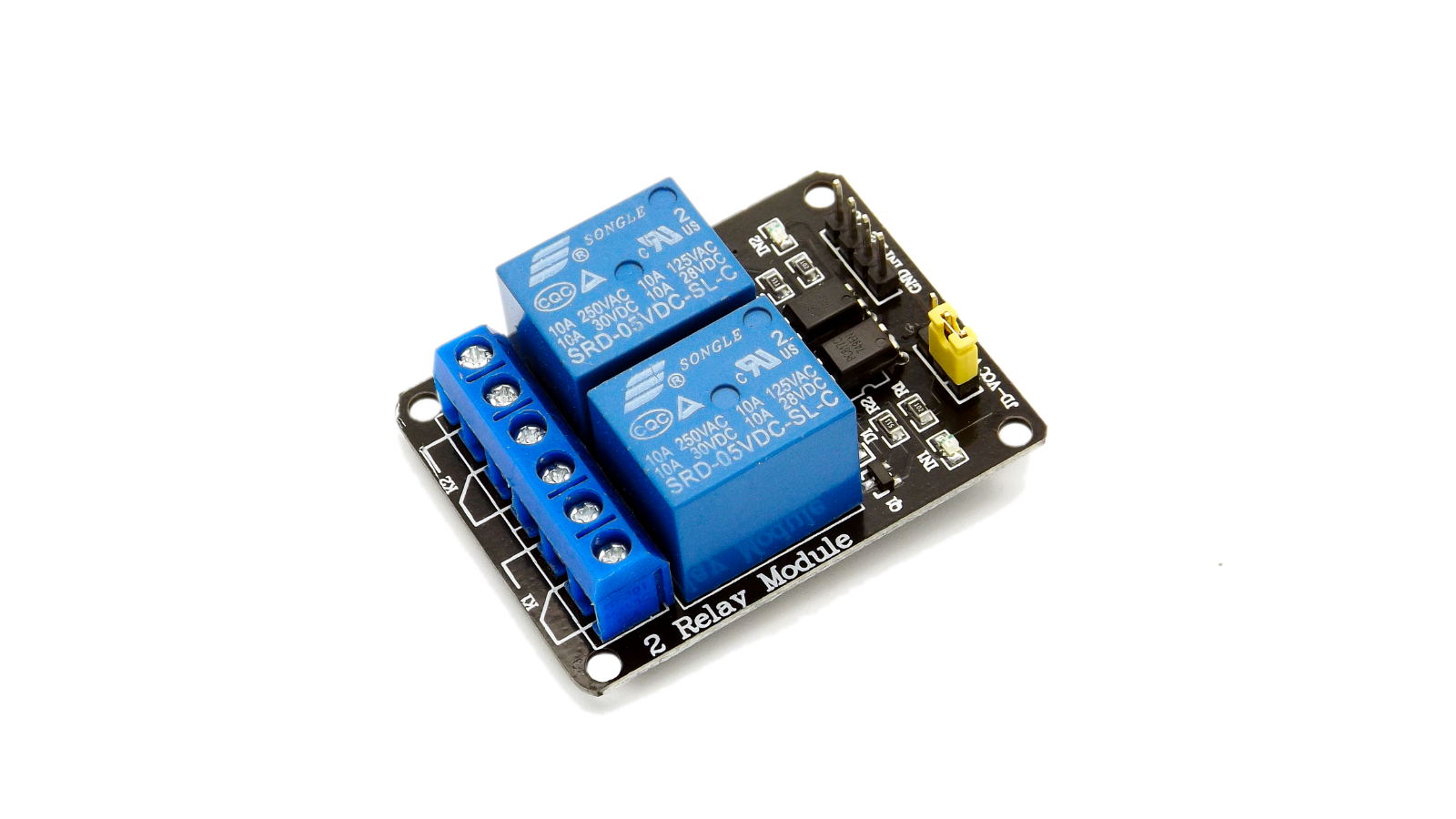

Il modulo a relè e' usato per attuare il controllo del verso di rotazione pilotato dal controllore. Si tratta dunque di una periferica che non costituisce parte integrante del progetto del controllore ma il suo utilizzo dipende dallo schema applicativo del controllore. Chi non volesse attuare il cambio di rotazione può omettere la parte di circuito relativa al collegamento dei relè con il motore, il regolatore e il controllore. Nella foto seguente e' riportato il modulo a due relè usato per il prototipo applicativo del controllore presentato. ![]()
foto del modulo
a doppio relè |
||
|
||
|
