COSTRUZIONE
DEL RICEVITORE
Vediamo ora in che modo si
deve costruire il ricevitore radio, dotato di sintonia a diodo varicap.
si parte dalla
costruzione della bobina di sintonia L1, per la quale serve del filo di
rame smaltato del diametro di 0,3 mm ed un tubo di plastica del diametro
di 20-25 mm. Sul tubo di plastica, che potrà avere una lunghezza di 6 -7
cm si debbono avvolgere 80 spire compatte di filo del tipo citato. Sulle
due estremità del tubo-supporto si praticheranno due coppie di
forellini per il fissaggio dei terminali dell'avvolgimento. Una
tavoletta di legno potrà fungere da base di sostegno del circuito. La
cuffia deve avere un'impedenza di 100 ohm o più, mentre il
potenziometro R3 deve essere di tipo a variazione lineare. Per quanto
riguarda i due condensatori fissi C1 - C2, si invita il lettore a far
uso di componenti ceramici. Si raccomanda inoltre di inserire il diodo
varicap DV secondo le sue precise polarità, con il catodo rivolto verso
la resistenza R 1 e l'anodo collegato con la presa di terra, con un
terminale della bobina L1 e con la linea della tensione di alimentazione
negativa. Si tenga presente, per ultimo, che questo ricevitore funziona
bene in prossimità del trasmettitore locale soltanto se dotato di un
buon collegamento di antenna e di terra.

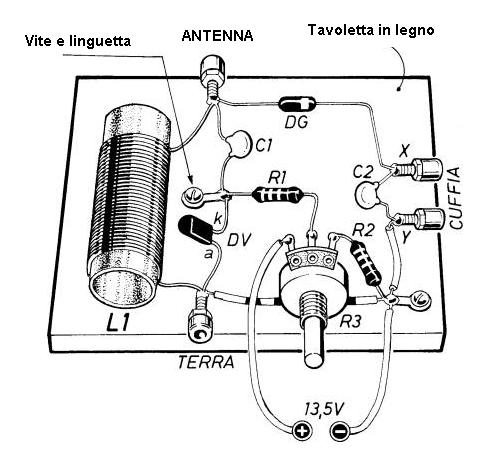

Fig. 6 - foto del prototipo del ricevitore con
sintonia con diodo varicap
|
|
