TRASMETTITORE AD ONDE MEDIE

Introduzione

Il trasmettitore ad onde medie, presentato in queste pagine, nonostante la portata ( limitata per legge), permetterà a tutti  principianti di muovere i primi passi nel mondo delle radiotrasmissioni, acquisendo le principali e fondamentali nozioni teoriche relative al funzionamento di una trasmittente radio.
Il trasmettitore presentato e descritto in questo articolo, dunque, assume soltanto un carattere sperimentale per tutti. E ciò significa che l'apparecchio dovrà essere abitualmente usato per collegamenti di breve durata, in luoghi aperti, isolati e lontani dagli abitati o, comunque, dagli apparati radio commerciali. Nella foto seguente l'ultima versione del prodotto ( acquistabile con la sigla MST_K22 nella sezione prodotti).

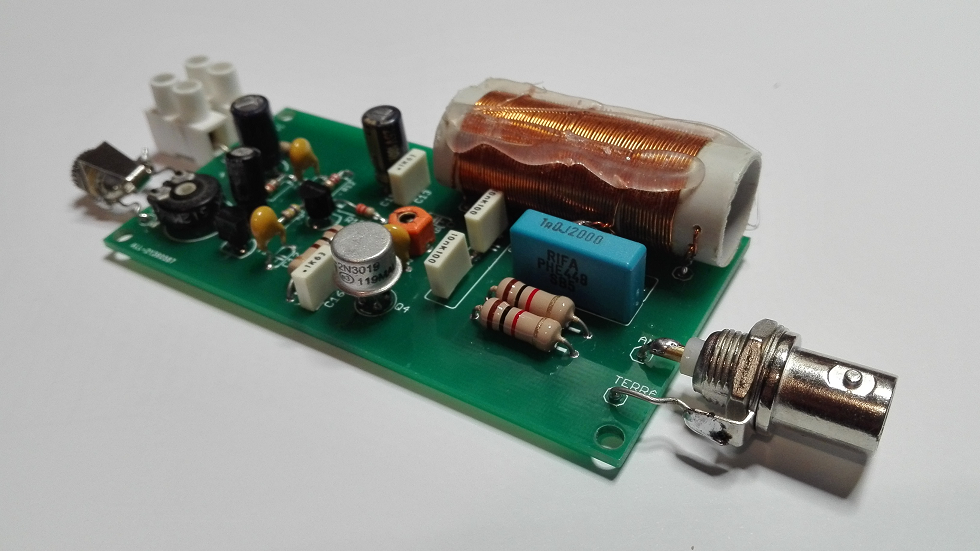

Foto dell'ultima versione del  TX ad onde medie ( MST_K22) assemblato

• Frequenza di trasmissione : 0,8 - 2 MHz circa

• Tipo dì modulazione: in ampiezza (AM)

• Potenza d'uscita . 300 mW

• Portata . 10 metri - 50 metri - 2 Km.

• Tensione max. di alim.: 13,5 Vcc

• Corrente assorbita (in trasmissione): 80 mA

• Impedenza Ingresso modulatore: 500=2.000 ohm

La scelta della frequenza ( nell'abito delle onde medie) e il tipo di modulazione no e' casuale è possibile utilizzare un qualsiasi ricevitore radio di tipo commerciale sintonizzato nella gamma delle onde medie detta impropriamente AM.  E a questo motivo di carattere essenzialmente pratico se ne aggiunge un altro: quello della maggior semplicità di funzionamento e di realizzazione  di un trasmettitore a frequenza non molto elevata.
