Riproduttore di musiche natalizie

Riproduttore di 6 musiche natalizie. Si può scegliere la riproduzione di una o di tutte le musiche in maniera singola o continua.

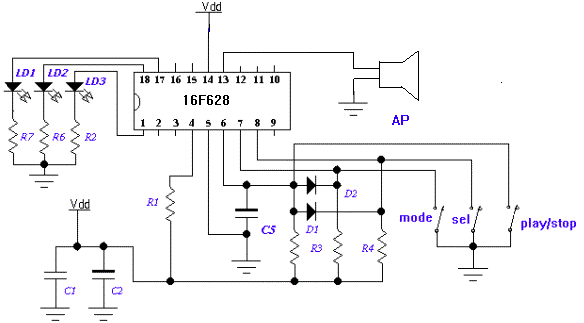

In figura 1 è riportato lo schema elettrico del riproduttore di musiche natalizie. Il circuito è  costituito da un micro-controllore uP 16F628 e da alcuni componenti passivi.

Figura  1: schema elettrico del  riproduttore di musiche natalizie

Elenco Componenti

Funzionamento del circuito.

Il circuito permette la riproduzione di 6 musiche natalizie. Per scegliere la musica bisogna agire sul Tasto SEL. Si hanno sette (7) possibili selezioni: sei (6) per selezionare le singole musiche (LED spento) e una ( la settima) per selezionarle tutte ( LD3 spento). In tal caso saranno riprodotte tutte in serie partendo dalla prima all'ultima
Il tasto MODE permette di gestire la modalità di riprodurre la musica selezionata. I possibili modi di riproduzione sono: singola e continua.
In modalità Singola la suoneria selezionata o la serie di musiche  è riprodotta una sola volta: premendo il tasto PLAY/STOP (in tal caso ha la funzione di PLAY) inizia la riproduzione della musica sezionata e si arresta alla fine della musica.
In modalità Continua la suoneria selezionata o la serie di musiche è riprodotta continuamente: premendo il tasto PLAY/STOP inizia la   riproduzione  e questa continua fino a che il tasto PLAY/STOP e' premuto.
Ogni volta che uno dei tasti MODE o SEL è premuto riparte la riproduzione per verificare che il cambiamento voluto.
Nelle tabelle seguenti sono riportate le  funzioni dei tasti (Tab1) e la corrispondente accensione dei led in funzione della funzione selezionata (Tab2)

Tab1: corrispondenza tasto-funzione

Tab2: corrispondenza funzione - led

 acquista il chip  MST_JCHR_628
