DCF77- DECODIFICATORE



Introduzione

Il progetto presentato in queste pagine e' un decoder del segnale  radio  DCF77  trasmesso sulla frequenza di 77.5 kHz. Questo segnale, trasmesso da una emittente tedesca, contiene l'informazione oraria e temporale  certificata da un ente preposto e basato su orologi atomici. Nella pratica quotidiana questo  segnale e' utilizzato per sincronizzare gli orologi del continente europeo ( aeroporti,  treni, metro, etc) e contiene anche informazioni meteo accessibili solo su licenza a pagamento. Nella foto seguente il nostro decoder DCF77 durante la ricezione e decodifica:

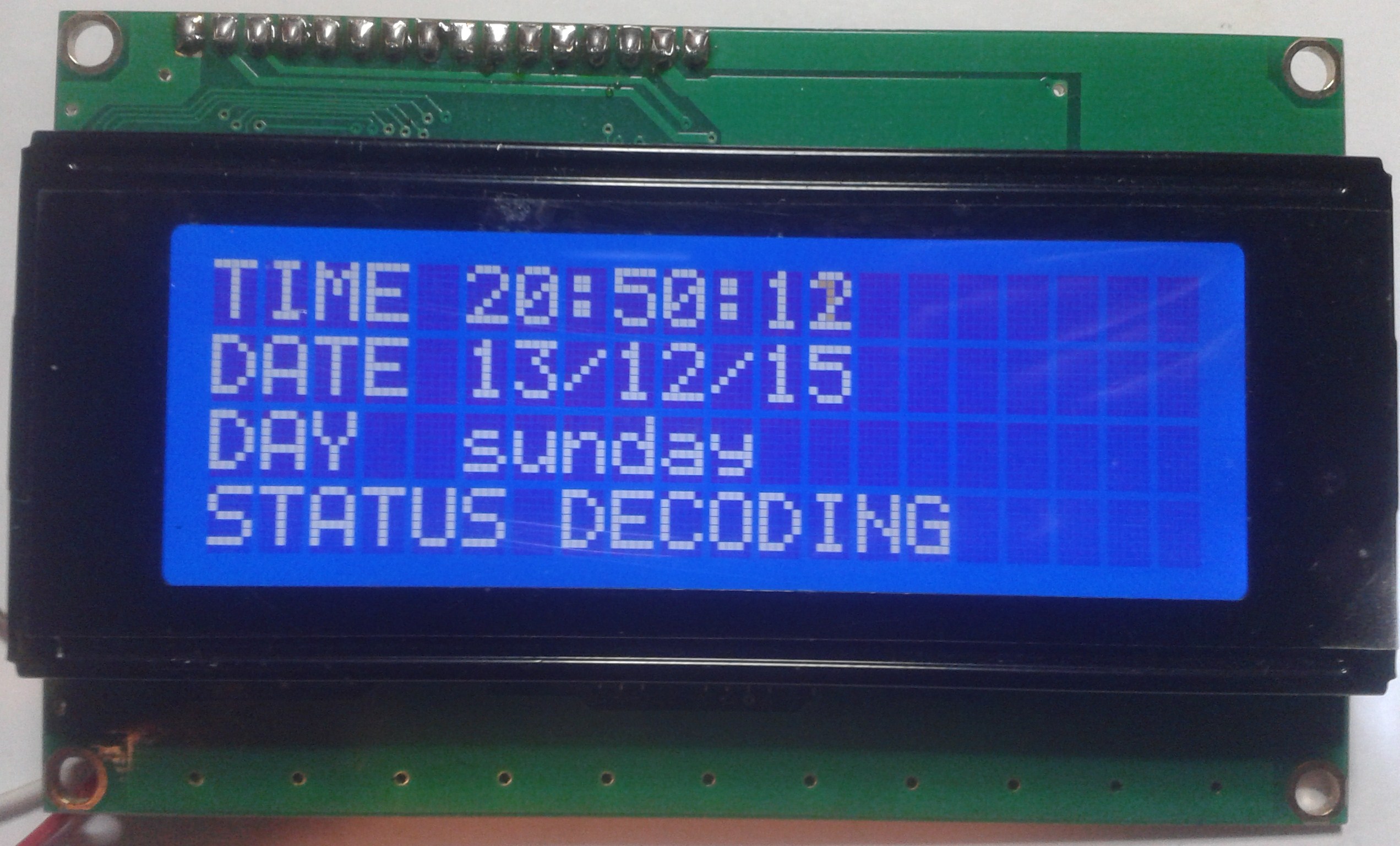

Figura 1. foto del decoder DCF77 assemblato

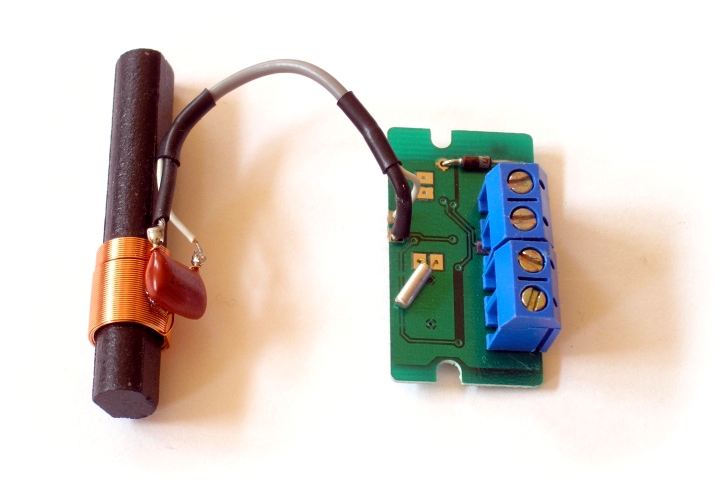

Il decoder, presentato nelle pagine seguenti, decodifica il segnale DCF77 e  visualizza su display LCD le informazioni in esso contenute. Il segnale DCF  in ingresso al decoder, deve essere una sequenza di impulsi positivi che rappresentano gli uni e zeri del segnale originale. Il segnale cosi come richiesto dal decoder, nelle pagine seguenti definito come "digitalizzato", può essere prelevato direttamente dall'uscita dei ricevitori DCF77 reperibili in commercio da siti di elettronica o generato da una interfaccia, presentata nelle pagine seguenti, che traduce il segnale audio di un ricevitore radio sintonizzato sulla frequenza dei 77.5kHz o meglio ancora traduce l'audio, in uscita dalla presa jack di un PC, sintonizzato sul segnale DCF77 tramite un ricevitore SDR pilotato via WEB!!
