MST_K15 - REGOLATORE DI VELOCITÀ PER VENTOLE PC

1     >>>

Introduzione

Il circuito MST_K15 e' un regolatore di velocità per ventole (Fan Manager) in corrente continua che varia la velocità della ventola proporzionalmente alla temperatura rilevata da una sonda di temperatura. Al di sotto del valore della temperatura di minima regolazione (30°C) , la velocità di rotazione della ventola e' fissata al 30% di quella massima. Al disopra del valore della temperatura di massima regolazione, impostabile tramite trimmer (a richiesta con potenziometro) tra 40°C e 100°C, la velocità e' regolata al valore massimo (100%). La temperatura e' rilevata tramite sensore attivo che può essere posto anche lontano dal circuito. Funziona con tensione continua tra 5Vcc e 24Vcc. Ideale per controllare le ventole per computer, alimentatori, ecc.

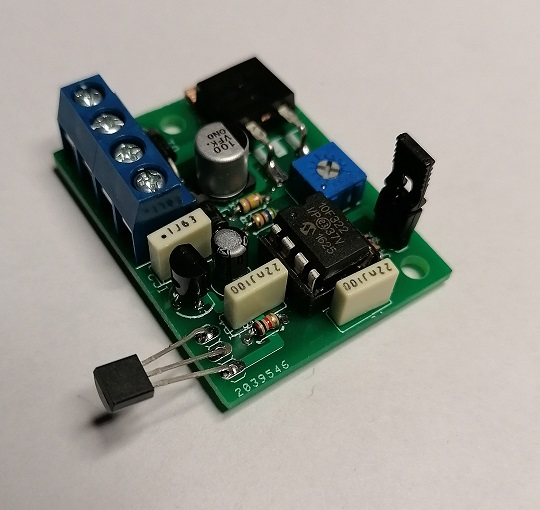

Figura 1. foto del regolatore assemblato

CARATTERISTICHE DEL REGOLATORE

·      Ampio intervallo di tensione di alimentazione: da 5V a 24 Vcc

·      Controllo motore gestito interamente tramite microcontrollore;

·      Velocità della ventola proporzionale alla temperatura;

·      Regolazione minima con  PWM al 30% alla temperatura di minima regolazione (30°C);

·      Regolazione massima PWM al 100% alla temperatura di massima regolazione (40- 100°C);

·      Regolazione con trimmer (potenziometro) della temperatura di massima regolazione (40 - 100°C);

·      Controllo di ventole con motori con e senza spazzole;

·      Tecnica di regolazione PWM ( Pulse Wave Modulation)

·      Boost Start: (all'accensione la velocità e’ portata al massimo della velocità per 1 secondo per avviarla per poi essere regolata in base alla temperatura);

·      Protezione alle inversioni di  polarità della tensione di alimentazione (richiesto fusibile);

·      Piccole dimensioni (4 cm X 3 cm).
