GENERATORE DI TONI DTMF



GENERATORE DTMF CON SELEZIONE HARDWARE

In figura 3 è riportato lo schema elettrico del generatore di toni DTMF con selezione hardware basato sulla tecnica  DDS. Il circuito è costituito dal MST_DTMF_E84_2 e da pochi componenti passivi.

schema elettrico del generatore di toni DTMF a selezione hardware

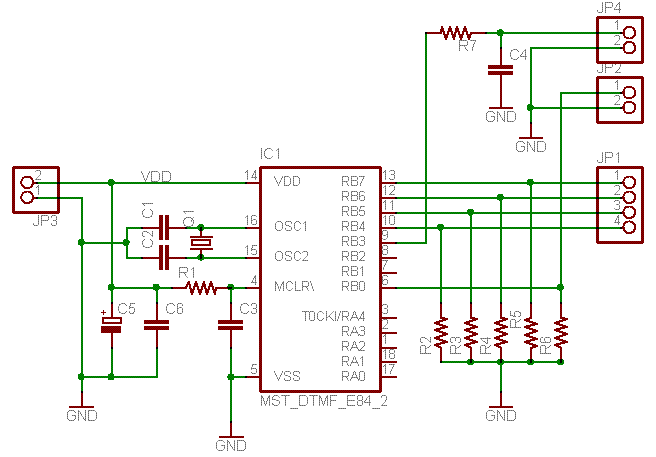

Fig. 3: schema elettrico del generatore di toni DTMF a selezione hardware

Elenco componenti

Sigla

Valore

R1, R2, R3, R4,R5,R6

10 KΩ 1/4 W

R7

600Ω 1/4 W

C1, C2

22pF ceramico

C3

100nF

C4

150nF

C5

100µF 16 V elettrolitico

C6

100nF

U1

MST_DTMF_E84_2

XTAL

8 MHz
